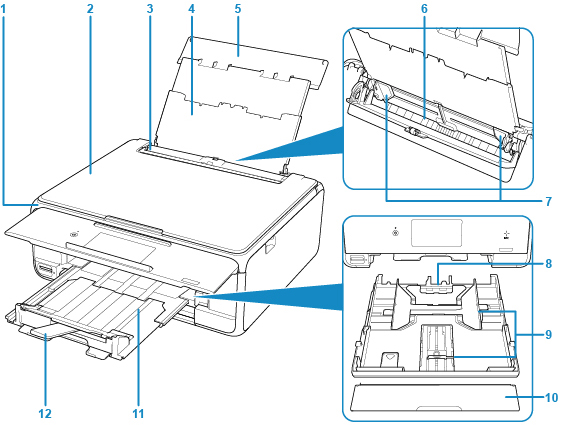

Elölnézet
- (1) kezelőpanel
-
A nyomtató beállításainak módosítására és a nyomtató működtetésére használható.
- (2) dokumentumfedél
- Nyissa fel az eredeti dokumentum üveglapra helyezéséhez.
- (3) adagolónyílás fedele
-
Megakadályozza, hogy valami az adagolónyílásba essen.
Nyissa fel, tolja a megfelelő helyre a papírvezetőket, majd csukja le a nyomtatás előtt.
- (4) papírtámasz
- Húzza ki a papír hátsó tálcába történő betöltéséhez.
- (5) hátsó tálca fedele
- Nyissa fel a papír hátsó tálcába történő betöltéséhez.
- (6) hátsó tálca
-
Ide töltsön be papírt. Kettő vagy annál több megegyező méretű és típusú papírlap helyezhető be egyszerre, melyeket a nyomtató automatikusan egyesével tölt be.
- (7) papírvezetők
- Igazítsa a papírköteg mindkét oldalához.
- (8) kazetta
-
Töltsön A4-es, B5-ös, A5-ös vagy Letter méretű normál papírt a kazettába, majd azt tegye be a nyomtatóba.
- (9) papírvezetők
- Igazítsa a papírköteghez a jobb oldalon, a bal oldalon és elöl.
- (10) kazetta fedele
- Vegye le a papír kazettába történő betöltéséhez.
- (11) papírgyűjtő tálca
- Automatikusan kijön, amikor a nyomtató megkezdi a nyomtatást. A készülék ide helyezi a nyomtatott papírt.
- (12) papírkimeneti támasz
- Húzza ki a kiadott papír megtámasztásához.

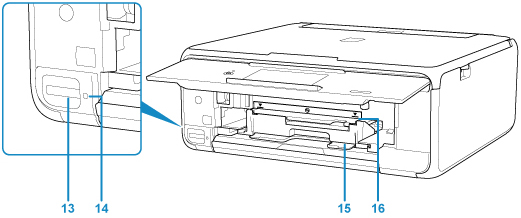

- (13) kártyanyílás
-
Memóriakártya helyezhető bele.
- (14) Hozzáférés (Access) jelzőfény
-
A memóriakártya állapotát világítással vagy villogással jelzi.
- (15) lemeztálca tárolórekesze
- Itt tárolható a nyomtatóhoz mellékelt lemeztálca.
- (16) lemeztálca-vezető
- Ide helyezhető a lemeztálca.

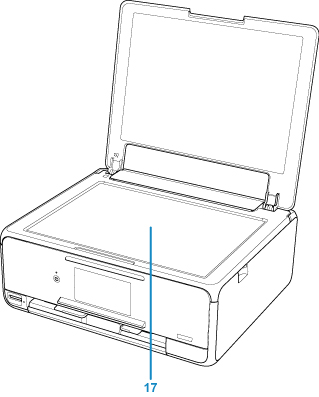

- (17) üveglap
- Itt helyezheti el az eredeti dokumentumot.
